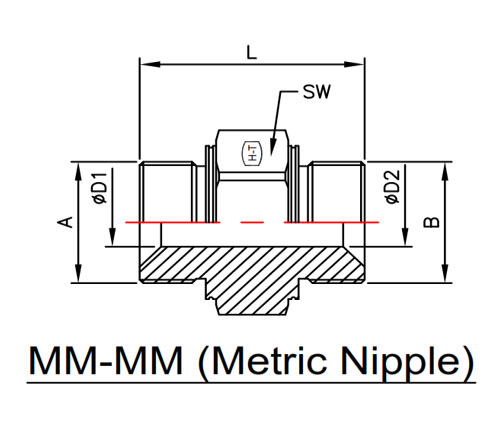

| SR. NO. |
PART NO. | SW | L | A MM THREAD |
ǾD1 | B MM THREAD |
ǾD2 |
| 01 | HT8055-10-10 | 14.0 | 28.00 | M10X1.0 6g | 3.00 | M10X1.0 6g | 3.00 |
| 02 | HT8055-12-12 | 17.0 | 37.50 | M12X1.5 6g | 6.00 | M12X1.5 6g | 6.00 |
| 03 | HT8055-14-14 | 19.0 | 38.50 | M14X1.5 6g | 7.50 | M14X1.5 6g | 7.50 |
| 04 | HT8055-16-16 | 22.0 | 41.50 | M16X1.5 6g | 9.00 | M16X1.5 6g | 9.00 |
| 05 | HT8055-18-18 | 24.0 | 42.50 | M18X1.5 6g | 11.00 | M18X1.5 6g | 11.00 |
| 06 | HT8055-20-20 | 27.0 | 46.50 | M20X1.5 6g | 12.50 | M20X1.5 6g | 12.50 |
| 07 | HT8055-22-22 | 27.0 | 46.50 | M22X1.5 6g | 14.00 | M22X1.5 6g | 14.00 |
| 08 | HT8055-24-24 | 30.0 | 48.50 | M24X1.5 6g | 14.00 | M24X1.5 6g | 14.00 |
| 09 | HT8055-26-26 | 32.0 | 53.50 | M26X1.5 6g | 18.00 | M26X1.5 6g | 18.00 |
| 10 | HT8055-30-30 | 36.0 | 56.00 | M30X2.0 6g | 21.00 | M30X2.0 6g | 21.00 |
| 11 | HT8055-12-10 | 17.0 | 33.00 | M12X1.5 6g | 6.00 | M10X1.0 6g | 3.50 |
| 12 | HT8055-14-12 | 19.0 | 37.00 | M14X1.5 6g | 7.50 | M12X1.5 6g | 6.00 |
| 13 | HT8055-16-12 | 22.0 | 41.00 | M16X1.5 6g | 9.00 | M12X1.5 6g | 6.00 |
| 14 | HT8055-16-14 | 22.0 | 41.00 | M16X1.5 6g | 9.00 | M14X1.5 6g | 7.50 |
| 15 | HT8055-18-16 | 24.0 | 41.00 | M18X1.5 6g | 11.00 | M16X1.5 6g | 9.00 |
| 16 | HT8055-20-18 | 27.0 | 43.00 | M20X1.5 6g | 12.50 | M18X1.5 6g | 11.00 |
| 17 | HT8055-22-16 | 27.0 | 45.00 | M22X1.5 6g | 14.00 | M16X1.5 6g | 9.00 |
| 18 | HT8055-22-18 | 27.0 | 45.00 | M22X1.5 6g | 14.00 | M18X1.5 6g | 11.00 |
| 19 | HT8055-24-20 | 30.0 | 47.00 | M24X1.5 6g | 15.50 | M20X1.5 6g | 12.50 |
| 20 | HT8055-24-22 | 30.0 | 47.00 | M24X1.5 6g | 15.50 | M22X1.5 6g | 14.00 |
| 21 | HT8055-26-18 | 32.0 | 47.00 | M26X1.5 6g | 18.00 | M18X1.5 6g | 11.00 |
| 22 | HT8055-26-22 | 32.0 | 49.00 | M26X1.5 6g | 18.00 | M22X1.5 6g | 14.00 |
ALL REQUIREMENT AS PER DIN 7631 & ISO 6149-3
ALL DIMENSIONS ARE IN MM
